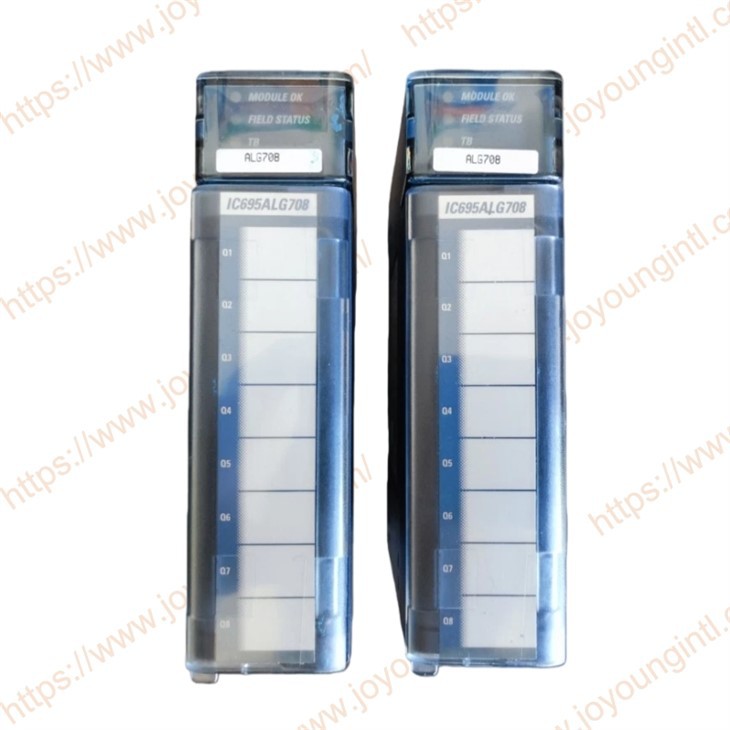

מודול פלט אנלוגי IC695ALG708 RX3İ 8 ערוצים

IC695ALG708תכונות מודול:
ניתן להגדרה-תוכנה לחלוטין, אין מגשרים למודולים להגדרה

הפעל או השבת ערוצים בנפרד
מגבלות הידוק ואזעקה

נעילת אזעקות
הטיית פלט ניתנת להגדרה
קנה מידה מוגדר-על ידי המשתמש
אזעקה גבוהה, אזעקה נמוכה זיהוי ודיווח
דיווח תקלות מודול
ברירות מחדל ניתנות להגדרה Hold Last State או פלט. תומך במגעי תקלות נקודות אבחון בתוכנת ההיגיון בזיכרון פלאש לשדרוגים עתידיים
מצב מודול, מצב שדה ונורית TB: אזעקות קצב שינוי חיובי ושלילי זיהוי הכנסת או הסרה של בלוק מסוף

משוב בפקודה של פלט אנלוגי
המודול מחזיר עותק של נתוני הפלט האנלוגי שהתקבלו מהמעבד בערוץ המתאים שלו של הזיכרון המשותף של הקלט האנלוגי. ניתן לעקוב אחר משוב פלט כדי לבדוק את הערכים הנשלחים לערוצים. הנתונים הם באותו פורמט בקנה מידה כמו נתוני הפלט עבור כל ערוץ. במהלך פעולה רגילה, נתוני משוב אלה צריכים להתאים לנתוני הפלט בפועל לאחר סריקת PLC אחת או יותר של כניסות מודול. במהלך תקלות, רמפות, טווח-מעל והידוק, נתוני הפלט האנלוגי עשויים להיות שונים מהיציאה המצויה.

מעל-טמפרטורה
אם -טמפרטורת יתר מופעלת, המודול יוצר אזעקת טמפרטורת יתר- אם הטמפרטורה הפנימית של מודול זה גבוהה מדי למספר היציאות המופעלות בו-זמנית. בנוסף לאפשרויות הניתנות להגדרה עבור -דיווח על תקלות טמפרטורה והפרעות, מצב של-טמפרטורת יתר מסומן גם על ידי סיביות הטמפרטורה-מעל בנתוני ה-Status Reference של מודול זה. זיהוי סיביות מצב הטמפרטורה-מעל מופעל תמיד.

סוג טווח
כל ערוץ במודול שבו יהיה בשימוש צריך להיות מוגדר עבור זרם/מתח. לאחר מכן ניתן להגדיר את טווח המתח או הזרם שלו ופרמטרים אחרים לפי הצורך. אם לא נעשה שימוש בפלט הערוץ ואינו חוטי, בחר באפשרות "מושבת". אם ערוץ מושבת, אין צורך להגדיר אף אחד מהפרמטרים האחרים שלו.

אם הערוץ מחובר לפלט זרם, אך אינו בשימוש, בחר "זרם מושבת". פעולה זו תגדיר את זרם המוצא של ערוץ זה ל-0mA (מתח המוצא של ערוץ זה יהיה לא -אפס).

ברירות מחדל של פלט
אם Hold Last State מופעל, פלט יחזיק את הערך האחרון שלו בפקודה כאשר ה-CPU מציין את Outputs Not Enabled, או אם מתרחש אחד ממצבי התקלה המפורטים להלן. אם Hold Last State מושבת, הפלט מקבל פקודה לעבור לערך ברירת המחדל. יש להגדיר את ערך ברירת המחדל
בטווח הפלט שנבחר. אם הן ערך ברירת המחדל והן קצב הרמפה מופעלים, הערוץ יתקדם לערך ברירת המחדל. תנאי התקלה הם:
• יציאות המעבד אינן מופעלות
• כוח המטוס האחורי אינו בסדר. במקרה זה, אין רמפה, גם אם רמפה הופעלה.
• אובדן תקשורת מהמעבד.
• אובדן תקשורת קלט/פלט.
• אובדן כוח שדה.

פלט הערות ברירת מחדל
• הסרה חמה של מודול במצב מאופשר קלט/פלט תגרום לכל היציאות להחזיק במצב אחרון (אפילו לערוצים שהוגדרו ל- Force to Default Value). אם פעולה זו אינה רצויה, ניתן לאלץ את הפלטים לברירת מחדל על ידי כיבוי תחילה של מתח השדה והסרת בלוק המסוף של מודול זה לפני הסרת-המודול.

• איפוס המודול באמצעות SVC_REQ 24 גורם לכל הערוצים להחזיק במצב האחרון, גם אם מוגדר ערך ברירת המחדל. תוכנית היישום חייבת לטפל ברירת מחדל של פלט לפני ביצוע בקשת השירות.

• מתעלמים מתצורת ברירת המחדל של קצב הרמפה אם אבד החשמל של המטוס האחורי מאספקת הכוח. ערוצים שהוגדרו לערך ברירת המחדל עוברים מיד לערך ברירת המחדל.

• בפעם הראשונה שתצורה מאוחסנת בעקבות החזרת הכוח של המטוס האחורי, קצב ברירת המחדל אינו בשימוש. כל ערוץ שהוגדר לערך ברירת מחדל עובר לערך ברירת המחדל שלו באופן מיידי. אם הספק האנלוגי לא אבד ואותה תצורה משוחזרת בהפעלה הבאה-, מצב הערוץ לא ישתנה מרגע הפסקת החשמל. ברירת המחדל של קצב הרמפה משמש עבור כל תצורה מחדש שלאחר מכן.
