מבוא מוצר

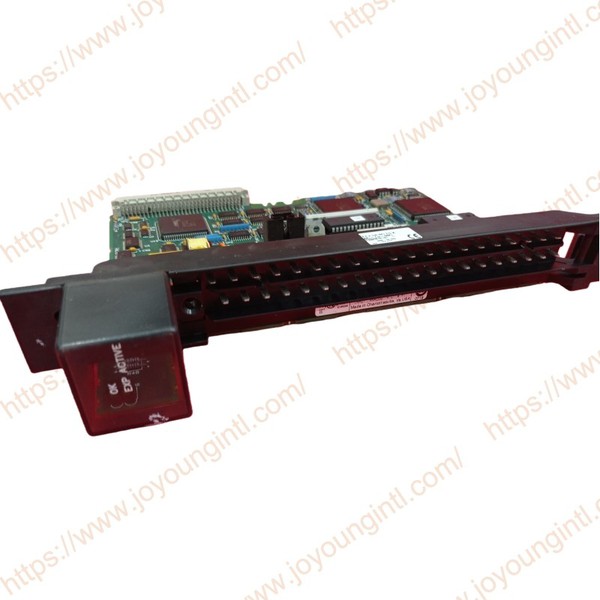

IC697ALG230 הוא מודול ממיר בסיס קלט אנלוגי המיוצר על ידי GE Fanuc Automation. הוא שימש במקור בפלטפורמת הבקר המתוכנת מסדרה 90-70 (PLC) ובכמה ארכיטקטורות תואמות. תפקידו העיקרי הוא להמיר אותות אנלוגיים (כגון אותות מתח או זרם) ממכשירי שדה לכמויות דיגיטליות (משתני AI) במערכת הבקרה, כך שמעבד הלוגי הליבה של PLC יוכל לאסוף, לעבד ולשלוט בהם.
מפרט טכני
|
יִצוּר |
GE |
|
דֶגֶם |
IC697ALG230 |
| מספר חלק |
IC697ALG230F |
|
תֵאוּר |
מודול קלט אנלוגי |
|
מָקוֹר |
אַרצוֹת הַבְּרִית |
|
מֵמַד |
30*20*6 ס"מ |
|
מִשׁקָל |
0.65 ק"ג |
פרטי המוצר
IC697ALG230 תפקוד ליבה ועקרון עבודה
רכישת אותות ועיבוד סימולציה
תפקיד הליבה של IC697ALG230 הוא לאסוף ולהמיר נתוני קלט אנלוגיים. הוא מציע 8 ערוצים אנלוגיים דיפרנציאליים, שכל אחד מהם יכול להיות מוגדר באופן עצמאי ככניסת מצב זרם או מצב מתח. עיצוב זה גמיש יותר בהשוואה לסוגי קלט קבועים.
כניסת מתח: תומך בדרך כלל בטווח של -10 VDC עד +10 VDC.
קלט נוכחי: תומך במצב לולאת זרם של 4 - 20 mA.
התקנת חומרה
בארכיטקטורת ה-PLC של GE Series 90-70, IC697ALG230 הוא מודול קלט אנלוגי של "ממיר בסיס". הוא אחראי על המרת אותות אנלוגיים (מתח או זרם) מהשדה לערכים דיגיטליים שה-PLC יכול להתמודד איתם (%AI). המודול עצמו אינו יכול לפעול באופן עצמאי; יש להכניס אותו למתלה 90-70 I/O ולחבר אותו למעבד דרך הלוח האחורי.
ממשק המודול מצויד בבלוק מסוף שניתן להסרה לחיבור חיישן השדה/כבלים של המשדר:
צמד כניסות דיפרנציאלי: לכל ערוץ יש שני מסופי כניסה, התואמים את המסופים החיוביים/שליליים של האות.
בעת שימוש בכניסת מתח: המסוף החיובי מחובר ליציאה של מקור המתח- באתר, והמסוף השלילי מחובר להפניה השלילית המשותפת. בלולאה הנוכחית: לולאת 4-20 mA חייבת להיות סגורה עבור מעגל שלם, והיא מכילה נגד עומס כדי לעמוד בדרישות עיצוב הלולאה הסטנדרטיות.
fAQ.אבחון וטיפול בחריגים
מודולי סדרה 90-70 ו-IC697ALG230 מציעים יכולות אבחון אוטומטיות חלקיות:
ש: פתח-זיהוי חוט
ת: במצב 4-20 mA, כאשר מזוהה מעגל מסוים מנותק (לדוגמה, אם קו החיישן פתוח), המודול יכול להגדיר ערוץ זה לערך התקלה שנקבע מראש או לערך המרבי, ולאחר מכן להחזיר את המצב ל-PLC.
ש: אות מעל-אזעקת הגבלה
ת: תוכנית ה-PLC יכולה לבצע בדיקות גבול עליון/תחתון בנתוני %AI. כאשר הנתונים אינם תקינים (כגון חריגה מהטווח), זה יפעיל אזעקה או יעבור ללוגיקה בטיחותית.
ש: ודא שהדגם תואם לסדרה.
A:IC697ALG230 שייך למודול קלט אנלוגי מסדרה 90-70. זה דורש את המטוס האחורי ומערכת ה-CPU של סדרה 90-70 לתמיכה ולא ניתן לחבר ישירות ל-PACSystems או לסדרות אחרות של מכונות.
ש: פרמטרי התוכנה מוגדרים בצורה שגויה.
ת: אם הפרמטר מוגדר לזרם אך מחובר אות מתח במקום, או אם הגדרת סולם המשתמש שגויה, הערכים בתוכנית ה-PLC לא יתאימו לציפיות. יש צורך לאשר בתוכנת ההנדסה שהגדרות הערוץ תואמות לחיישנים- באתר.
