מבוא למוצר

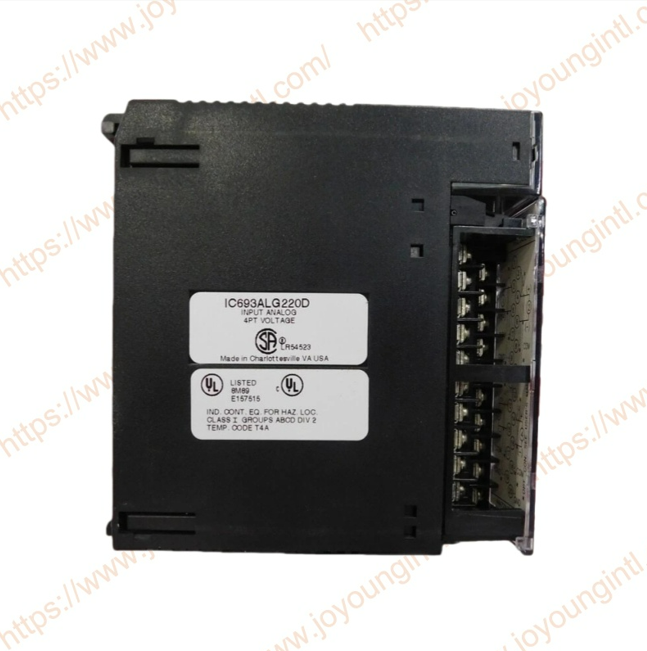

מודול כניסת מתח אנלוגי של ערוץ IC693ALG220 4- עבור בקר הלוגיקה הניתן לתכנות מסדרה 90-30 מספק ארבעה ערוצי קלט, שכל אחד מהם מסוגל להמיר אות קלט אנלוגי לאות דיגיטלי לשימוש כנדרש על ידי היישום שלך. מודול קלט מתח אנלוגי מסוגל להמיר כניסות בטווח של-10 עד +10 וולט. מהירות ההמרה עבור כל אחד מארבעת הערוצים היא אלפית שנייה אחת. זה מספק קצב עדכון של ארבע אלפיות שניות לכל ערוץ.
מפרט טכני
|
יִצוּר |
GE |
|
דֶגֶם |
IC693ALG220 |
| מספר חלק | IC693ALG220 |
|
תֵאוּר |
מודול כניסת מתח אנלוגי |
|
מָקוֹר |
אַרצוֹת הַבְּרִית |
|
מֵמַד |
25*25*5 ס"מ |
|
מִשׁקָל |
0.55 ק"ג |
פרטי המוצר
IC693ALG220 תכונות:
מצב קלט זרם מוגבל מסופק גם במודול. מגשר מסופק על המשתמש
מחבר מסוף עבור כל ערוץ, אשר עשוי לשמש לחיבור ה-shunt הפנימי של 250 אוהם
נגד לתוך המעגל. הנגד shunt מספק למעשה קלט זרם של -40 עד +40 mA
לָנוּעַ. עם זאת, זרם הכניסה בדרך כלל לא יעלה על ±20mA כדי למנוע-חימום עצמי
של נגד הקלט ואובדן דיוק מקביל. כניסת 4 עד 20 mA תואמת ל- a
כניסת 1 עד 5 וולט למודול קלט המתח; לכן, הרזולוציה של כניסת 4 עד 20 mA
האות הוא בערך 10 סיביות בינאריות (חלק אחד ב-1024). ניתן להגדיל את הרזולוציה ל
כ-11 סיביות (חלק אחד בשנת 2048) באמצעות נגד מדויק של 250 אוהם במקום
קַפצָן. הנגד גורם למודול כניסת המתח לראות כניסה של 4 עד 20 mA כ-2 עד 10 וולט.
מקור הכוח העיקרי של המודול נגזר מהמתח המבודד +24 VDC שסופק
על ידי ספק כוח PLC. מתח זה מנותב דרך מהפך/ווסת כדי לייצר את מתחי הפעולה עבור המודול. מודול זה צורך גם 27 mA מפלט +5 VDC של ספק הכוח PLC. נורית LED בחלק העליון של לוח החזית של המודול דולקת כאשר ספק הכוח של המודול פועל. המודול מספק בידוד חשמלי של רעש שנוצר חיצוני בין חיווט השדה והלוח האחורי באמצעות בידוד אופטי. כדי למזער את הטעינה והרעש הקיבוליים, יש לחבר את כל חיבורי השדה למודול באמצעות כבל מכשור מסוכך בדרגה טובה. ניתן לחבר את המגנים ל-COM או ל-GND. חיבור ה-COM מספק גישה למשותף של
מעגלים אנלוגיים במודול. חיבור ה-GND מספק גישה ללוח הבסיס (הארקה של המסגרת). ניתן להתקין מודול זה בכל חריץ קלט/פלט של לוחית בסיס של 5 או 10 חריצים במערכת PLC מסדרה 90-30.

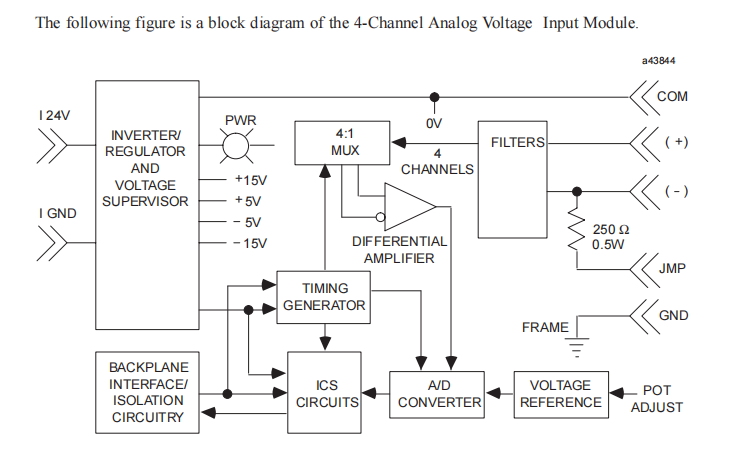

IC693ALG220 תרשים בלוקים של כניסה מתח אנלוגי
מפרטים עבור מודול קלט מתח אנלוגי - IC693ALG220
|
טווח מתח
כִּיוּל
|
–10 עד +10 וולט
מכויל במפעל
|
|
קצב עדכון
הַחְלָטָה
דיוק מוחלט
|
4 msec (כל ארבעת הערוצים) 5 mV/20 µA, (1 LSB=5 mV) ±10 mV/40 µA (אופייני) מעל טמפרטורת ההפעלה
±30 mV/160 µA (מקסימום) מעל טמפרטורת ההפעלה
|
| ליניאריות | < 1 Least Significant Bit |
|
בידוד
דחיית-ערוץ חוצה
עכבת קלט
|
1500 וולט בין צד השדה לצד הלוגי >80 dB
>9 מגוהם (מצב מתח)
250 אוהם (מצב נוכחי)
|
|
תגובת מסנן קלט
|
17 הרץ
|
|
צריכת חשמל פנימית
|
27 mA מהאוטובוס +5 וולט במישור האחורי
98 mA מהאוטובוס האחורי המבודד +24 וולט
|
