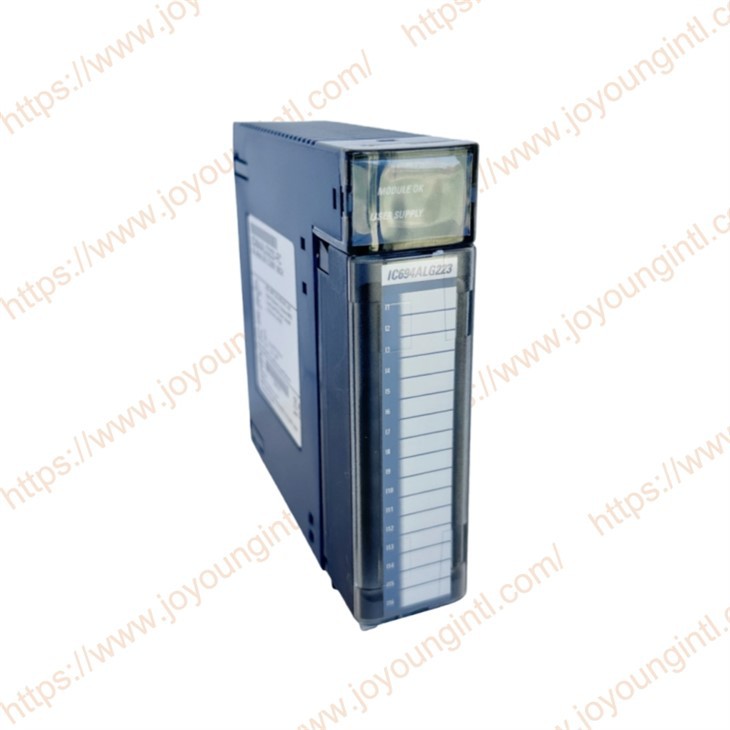

IC694ALG223 כניסת אנלוגית 16CH SINGLE

GE IC694ALG223, מודול קלט זרם אנלוגי בן 16 ערוצים, מספק 16 כניסות חד-קצה. ניתן להגדיר כל כניסה באמצעות תוכנת התצורה עבור כל אחד משלושה טווחי כניסה: 20 mA, 0 עד 20 mA, או 4 עד 20 mA Enhanced. מגבלות אזעקה גבוהות ונמוכות זמינות בכל הטווחים. בטווח המשופר של 4 עד 20 mA, ניתן להגדיר מגבלת אזעקה נמוכה לזיהוי זרם כניסה מ-4 mA עד 0 mA, המספקת זיהוי תקלות{16}}פתוח של חוט ביישומים של 4 עד 20 mA.

מודול PowerThe
מודול IC694ALG223 צורך 120 mA מאפיק 5 VDC בלוח האחורי של ה-PLC. הוא גם דורש לולאת זרם של 65 mA פלוס (ות) מאספקת - VDC שסופקה על ידי המשתמש.

נוריות
LED IC694ALG223 MODULE OK מספק מידע על מצב המודול בעת הפעלת-הדלק באופן הבא:
פועל: המצב בסדר, המודול מוגדר.
כבוי: אין כוח למטוס אחורי או תוכנה שאינה פועלת (פסק הזמן הקצוב של טיימר כלב השמירה);
מהבהב מהיר מתמשך: נתוני תצורה לא התקבלו
CPU: מהבהבים איטיים ואז כבוי: אבחון הפעלה- נכשל או נתקל בשגיאת ביצוע קוד. נורית אספקת המשתמש מציינת שהספק החיצוני של 24 VDC נמצא במפרטים.

נורית אספקת המשתמש מציינת שהספק החיצוני של 24 VDC נמצא במפרטים.

כתובת ייחוס לנתוני קלט
מיקום הזיכרון לנתוני קלט מהמודול. כל ערוץ מספק 16 סיביות של נתוני קלט אנלוגיים למעבד PLC.

כתובת אסמכתא לנתוני סטטוס
מיקום הזיכרון עבור מידע המצב של המודול מתחיל.

מֶשֶׁך
מספר סיביות המצב שדווחו ל-PLC. סיביות 1 - 8 מספקות אבחון מודול בסיסי. סיביות 9 – 24 מכילות ערוץ 1 – 8 אזעקה גבוהה ומצב אזעקה נמוך. סיביות 25 – 40 מכילות ערוץ 9 – 16 אזעקה גבוהה ומצב אזעקה נמוך. פורמטים של נתונים מוצגים בסעיף זה.

לָנוּעַ
בטווח של 4-20 mA, זרמי כניסה מ-4 עד 20 mA מדווחים למעבד כערכים מ-0 עד 32000 יחידות. בטווח של 0 עד 20 mA, זרמי כניסה מ-0 עד 20 mA מדווחים למעבד כערכים מ-0 עד 3200 יחידות. בטווח המוגבר של 4 עד 20 mA, זרמים מ-4 עד 20 mA מדווחים למעבד כערכים מ-0 עד 32000 יחידות. זרמים מתחת ל-4 mA מדווחים כערכים שליליים כאשר 0 מיוצג כ-8000 יחידות.

מפרטים: IC694ALG223
