מבוא למוצר
IC693CPU311 הוא לוח בסיס בעל 5-חריצים עם מעבד משובץ בסדרת GE Fanuc 90-30. הוא כולל 5 חריצי קלט/פלט וחריץ כוח ייעודי אחד. עם זאת, ללוח הבסיס הזה יש מגבלות תאימות. הוא אינו יכול להכיל ציוד PCM ו-CCM מסדרת 90-30. הוא מצויד בחריצי EPROM או EEPROM לא נדיפים בו זמנית, בהם ניתן להשתמש כדי להרחיב את הזיכרון ולתמוך ב-RAM, EPROM ו-EEPROM כאפשרויות זיכרון.
מפרט טכני
|
יִצוּר |
GE |
|
דֶגֶם |
IC693CPU311 |
| מספר חלק | IC693CPU311 |
|
תֵאוּר |
בסיס 5-חריץ עם מעבד |
|
מָקוֹר |
אַרצוֹת הַבְּרִית |
|
מֵמַד |
30*25*5 ס"מ |
|
מִשׁקָל |
0.55 ק"ג |
IC693CPU311 תכונות פונקציונליות עיקריות
ביצוע ובקרה של תוכנית
פונקציית הליבה היא לסרוק ולהפעיל תוכניות בקרה כגון Ladder Logic ורשימת הוראות שנכתבו על ידי משתמשים.
הוא מספק ערכת הוראות עשירה הכוללת לוגיקה בוליאנית, תזמון, ספירה, השוואת נתונים, פעולות מתמטיות, תנועת נתונים וכו'.
ניהול מערכת I/O
הוא מסוגל לנהל ישירות מודולי קלט/פלט נפרדים, אנלוגיים ואחרים על מתלים מקומיים ומתלי הרחבה המחוברים באמצעות כבלי הרחבה.
מקסימום נקודות קלט/פלט מקומיות: תומך בעד 512 נקודות קלט/פלט נפרדות או תצורות קלט/פלט היברידיות שוות.
מקסימום נקודות I/O לוגיות: במערכות הכוללות I/O מרחוק (כגון ה-Genius bus), ניתן להתייחס לסך של עד 2048 נקודות I/O דיסקרטיות.
ממשק תקשורת מובנה-
שלב יציאת תקשורת טורית RS-485 (ממוקמת בקצה הקדמי של מודול ה-CPU).
יציאה זו תומכת בפרוטוקול עבד SNP, המאפשר למעבד לתקשר עם המחשב המארח (HMI, SCADA) או עם המתכנת כעבד.
הוא תומך גם בפרוטוקול העבד של RTU, מה שמאפשר לו לשמש כהתקן עבד ברשת Modbus RTU ומקל על חילופי נתונים עם התקנים אחרים הנתמכים ב-Modbus-.
IC693CPU311 פרמטרי ביצועים טכניים
יכולת הרחבה
ניתן לחבר עד 2 מתלים להרחבה (באמצעות כבל ההרחבה IC693CBL3xx), ויחד עם המתלה המקומי, ניתן לנהל סה"כ 3 מתלים.
מהירות סריקה
זמן הסריקה הטיפוסי הוא 1.0 אלפיות שניות לכל הוראה לוגית K, השייכת לביצועים-בינוניים בסדרת 90-30.

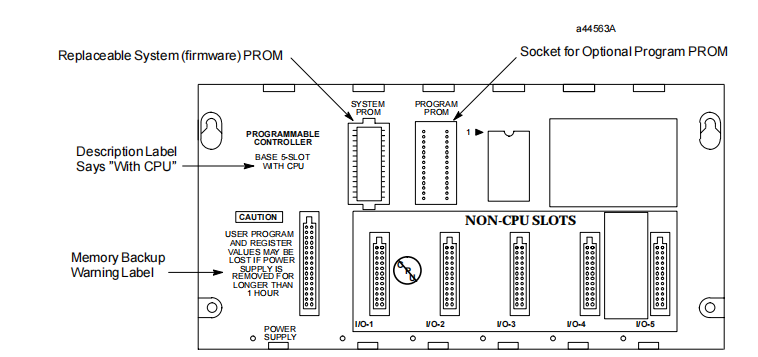

לוחות בסיס משובצים למעבד
ישנם שלושה דגמים של לוחות בסיס משובצים: 311, 313 ו-323. מספרי דגמים אלה מבוססים על סוג ה-CPU שכל אחד מהם מכיל. לוחות הבסיס של ה-CPU המשובצים כוללים את התכונות הבאות:
לא ניתן לשנות את סוג המעבד.
הם אינם תומכים בשימוש במדפים מרוחקים או הרחבה, כך למתלים אלו אין חיבור הרחבה כפי שעושות לוחות הבסיס המודולריים של ה-CPU. הדגמים 311 ו-313 הם לוחות בסיס עם 5 חריצים, ודגם 323 הוא לוח בסיס עם 10 חריצים.
מכיוון שהם אינם דורשים חיבור-למודול CPU, ניתן להשתמש בכל החריצים הממוספרים, כולל חריץ 1, עבור מודולי I/O או Option.
סוללת גיבוי הזיכרון-ממוקמת במודול ספק הכוח; כך שאם ספק הכוח מנותק מלוח הבסיס, הסוללה תתנתק ממעגלי הזיכרון, הממוקמים בלוח המעגל האחורי. עם זאת, לוח המעגל האחורי מכיל קבל בעל ערך- גבוה, הנקרא לפעמים "קבלי על", שיכול לאחסן מספיק טעינה כדי לשמור על מעגלי הזיכרון למשך כשעה אחת אם ספק הכוח מוסר או הסוללה שלו מנותקת.
