מבוא למוצר

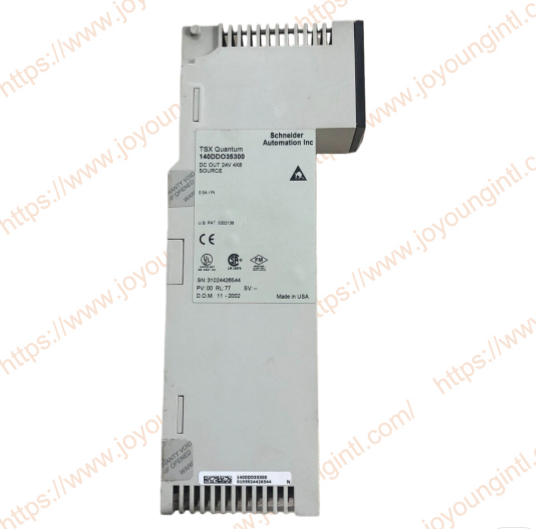

ה-140DDO35300 הוא מודול פלט בדיד עבור פלטפורמת Modicon Quantum, המשמש בעיקר להמרת אותות הבקרה הלוגית של ה-PLC לאותות הפלט המתג הנדרשים על ידי התקני שטח. מודול זה משתמש במצב פלט- של טרנזיסטור מוצק ומתאים היטב- לתרחישי בקרה תעשייתיים הדורשים מהירות תגובה ואמינות גבוהים.
מפרט טכני
|
מותג |
שניידר |
|
דֶגֶם |
140DDO35300 |
|
מספר חלק |
140DDO35300 |
|
תֵאוּר |
מודול פלט דיסקרטי |
|
מָקוֹר |
צָרְפַת |
|
מֵמַד |
18*13*5 ס"מ |
|
מִשׁקָל |
0.3 ק"ג |
פרטי המוצר
מודול פלט דיסקרטי 140DDO35300 זמין בפורמט מודול סטנדרטי והוא תוכנן במיוחד עבור יישומי פלט דיסקרטיים של DC. מתגאה ב-32 ערוצי פלט נפרדים המאורגנים ב-4 קבוצות של 8, מודול זה מציע יכולות בקרה מקיפות עבור מגוון תהליכים תעשייתיים.
מאפייני פלט
תוך שימוש בהיגיון שלילי (כיור), מודול זה מבטיח אינטגרציה חלקה במגוון רחב של מערכים תעשייתיים. עם מתח מוצא דיסקרטי של 24 וולט DC ומגבלות מתח מוצא הנעות בין 19.2 ל-30 וולט, הוא מספק גמישות ואמינות בוויסות מתח. בנוסף, המודול יכול לעמוד בפלט מקסימלי מוחלט של 56 וולט למשך 1.3 שניות, מה שמבטיח חוסן גם בתנאים תובעניים.
ביצועים ובטיחות
מודול הפלט הדיסקרטי 140DDO35300 מבטיח זמן תגובה של פחות ממילישניה אחת לשני מעברי המצבים. עם זרם עומס מרבי של 4 A לקבוצה ו-16 A לכל מודול, הוא מציע קיבולת מספקת להנעת עומסים תעשייתיים שונים. יתר על כן, המודול משלב הגנת פלט פנימית באמצעות נתיך של 5 A לקבוצה, המבטיח פעולה אמינה והגנה מפני תקלות פוטנציאליות.
אינדיקציה והגנה על תקלות
מצויד בפתיל מפוצץ ומנגנון זיהוי צריכת חשמל בשדה, המודול מספק אינדיקציה ברורה של תקלות, מקל על פתרון תקלות מהיר ומזעור זמן השבתה. עם דירוג נתיך משויך של 5 A לקבוצה ו-3 A לכל נקודה, הוא מבטיח הגנה אופטימלית מפני תנאי זרם יתר. בנוסף, המודול כולל בידוד בין הערוצים והאוטובוס, עם דירוגי בידוד מרשימים של 1780 Vrms DC למשך דקה, מה שמשפר את הבטיחות והאמינות בפעולה.
קלות שימוש וניטור
כולל איתות מקומי באמצעות 32 מחווני מצב כניסת LED ירוקים, המודול מאפשר ניטור קל של מצבי הפלט. נורית אדומה בודדת מציינת זיהוי תקלות חיצוני (F), בעוד שנורית ירוקה מסמלת נוכחות של תקשורת באוטובוס, מה שמבטיח זיהוי מהיר של מצב המערכת. עם דרישת זרם אוטובוס של 330 mA, המודול שומר על יעילות מבלי לפגוע בביצועים.
140DDO35300 מודול פלט דיסקרטי מאפייני חשמל ובידוד
| פּרוֹיֶקט | פרמטרים |
|---|---|
| בידוד ערוץ לאוטובוס | 1780 Vrms, דקה אחת |
| בידוד קבוצה לקבוצה | 500 Vrms, דקה אחת |
| עמידה בפני מתח יתר | עד 56 V (משך זמן קצר) |
| הֲגָנָה | הגנת נתיך ברמת-קבוצה |
| צריכת זרם במטוס אחורי | כ. 330 mA |
| פיזור כוח | כ. 1.75 W + (0.4 V × זרם פלט כולל) |
140DDO35300 מודול פלט דיסקרטי שדות יישום אופייניים
מערכת בקרת אוטומציה תעשייתית
בקרת כמות מתג של ציוד קו ייצור
בקרה על מערכות שינוע, שסתומים ומפעילים
נורית חיווי אזעקה ופלט אות
יישומי פלט נפרדים לשימוש עם Modicon Quantum PLC
140DDO35300 התקנה של מודול פלט דיסקרטי ותאימות מערכת
ישים על מדפי I/O מסדרת Modicon Quantum
זה יכול לעבוד בשילוב עם מעבדים מסדרת Quantum, מודולי תקשורת ומודולי I/O אחרים.
כתובת הפלט מוקצית באמצעות תוכנת תצורת מערכת PLC. מִחָדָשׁ
מתאים לארכיטקטורות בקרה מרכזיות או מבוזרות
אם יש לך צרכי הזמנה, אנא אל תהסס לפנות אלינו
