מבוא למוצר
140DAI75300 הוא מודול קלט דיסקרטי המשמש בטווח Modicon Quantum של בקרי לוגיקה ניתנים לתכנות (PLC) של שניידר אלקטריק. מיועד ליישומי אוטומציה תעשייתית, מודול זה מאפשר שילוב של אותות קלט דיגיטליים ממכשירי שטח שונים כגון חיישנים, מתגים וציוד הפעלה/כיבוי אחר לתוך מערכת ה-PLC.
מפרט טכני
|
מותג |
שניידר |
|
דֶגֶם |
140DAI75300 |
|
מספר חלק |
140DAI75300 |
|
תֵאוּר |
מודול קלט דיסקרטי |
|
מָקוֹר |
צָרְפַת |
|
מֵמַד |
18*13*5 ס"מ |
|
מִשׁקָל |
0.3 ק"ג |
פרטי המוצר
140DAI75300 תכונות מפתח של מודול קלט דיסקרטי:
משפחה: סדרת Modicon Quantum PLC
מספר כניסות: 32 כניסות דיגיטליות
מתח כניסה: 24V DC
סוג קלט: שקיעה/מקור
בידוד: בידוד גלווני בין מעגלים קלט ולוגיים למניעת הפרעות אות.
מאפייני קלט:
מתח: 24V DC (נומינלי), עם טווח סובלנות של 20.4V עד 28.8V
זרם: 7mA (אופייני) לכל כניסה
סף כניסה: 15V DC (מופעל), 5V DC (כבוי)
תדר כניסה: עד 10 קילו-הרץ
מפרט טכני של 140DAI75300 מודול קלט דיסקרטי:
תצורת קלט: לכל מודול יש 32 כניסות בדידות, עם 2 קבוצות קלט של 16 ערוצים כל אחת. כל ערוץ מנוטר באופן עצמאי עבור אמינות גבוהה.
טווח מתח:
טווח פעולה: 20.4V עד 28.8V DC
מתח כניסה נומינלי: 24V DC
סוג אות קלט: מודול זה תומך הן בכניסות דיגיטליות שקיעה (זרם מהמכשיר) והן במקור (זרם למכשיר).
זמן תגובה של קלט:
מופעל עד כבוי: 10 אלפיות השנייה
כבוי ל-ON: 10 אלפיות השנייה
ביצועים:
קצב העברת נתונים:-העברת נתונים דיגיטלית במהירות גבוהה ל-Modicon Quantum PLC, מה שמבטיח עיבוד מהיר ומדויק של אותות קלט.
מיזוג אותות:-סינון מובנה לדיכוי רעשים, המבטיח פעולה יציבה בסביבות תעשייתיות המועדות להפרעות חשמליות.
מחווני נוריות אבחון: לכל כניסה יש מחוון LED משויך להצגת מצב הקלט (ON/OFF). יש גם נורית מצב מודול לאבחון קל ופתרון בעיות.
קישוריות:
תקשורת אפיק: המודול מתקשר עם ה-Modicon Quantum PLC באמצעות אפיק תקשורת מהיר-ייעודי (קוונטום I/O bus). זה מבטיח החלפה מהירה של נתוני קלט בין המודול למערכת ה-PLC.
תאימות Modbus: כמו מודולים אחרים של Modicon Quantum I/O, ה-140DAI75300 תואם לפרוטוקול Modbus Plus לאינטגרציה של רשת.

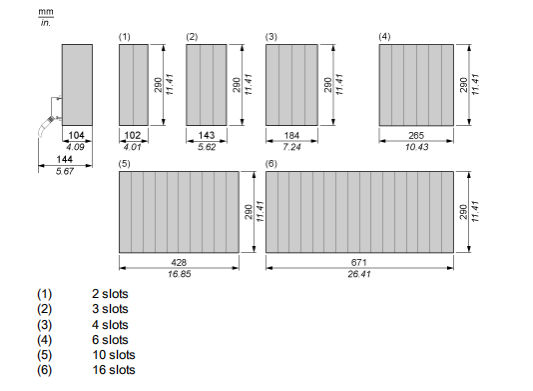

140DAI75300 מידות מודול קלט דיסקרטי של מודולים ומתלים
שאלות נפוצות
ש: אילו פלטפורמות תוכנה תואמות למודול זה?
ת: שניידר 140DAI75300 מודול קלט דיסקרטי תואם לשלוש פלטפורמות תוכנה מרכזיות: Unity Pro, ProWORX 32 ו-Concept. פלטפורמות אלו מאפשרות תכנות, תצורה וניהול יעילים של המודול בתוך מערכת אוטומציה נרחבת יותר.
ש: מהו דירוג הבידוד של מודול זה?
ת: המודול מדורג לספק בידוד של 1780 Vrms בין קבוצות ובין כל קבוצה לאוטובוס, מה שמבטיח שהוא יכול לפעול בצורה בטוחה ואמינה גם בסביבות עם רעש חשמלי או הפרעות.
ש: איזה סוג של איתות מסופק על ידי המודול?
ת: המודול כולל מחוון LED לתקשורת אפיק פעילה (ירוק), מחוון זיהוי תקלות חיצוני (אדום) ונוריות ירוקות בודדות עבור כל אחד מ-32 ערוצי הקלט. זה מאפשר ניטור קל של מצב וביצועי המודול.
