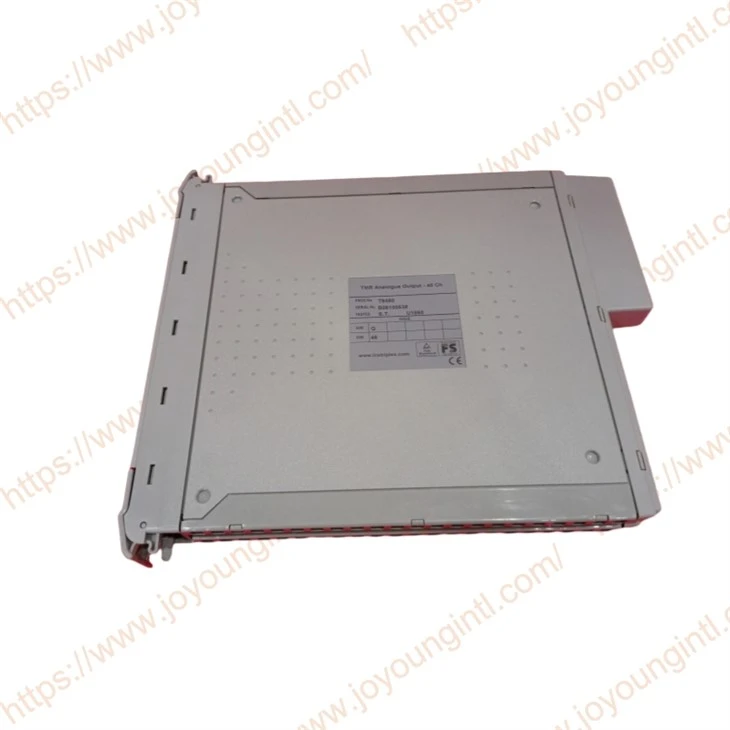

T8480 ICS Triplex TMR מודול פלט אנלוגי

ICS T8480מודול פלט אנלוגי TMR 4-20 mA הוא חבר בטווח המהימן של מודולי קלט/פלט (I/O). כל מודולי הקלט/פלט המהימנים חולקים פונקציונליות וצורה משותפים. ברמה הכללית ביותר, כל מודולי ה-I/O מתממשקים עם ה-Inter-Module Bus (IMB), המספק כוח ומאפשר תקשורת עם מעבד ה-TMR. בנוסף, לכל המודולים יש ממשק שדה המשמש לחיבור לאותות ספציפיים למודול בשטח. כל המודולים הם משולשים מודולריים מיותרים (TMR).



יִצוּר	ROCKWELL ICS טריפלקס
דֶגֶם	T8480
תֵאוּר	מודול פלט אנלוגי TMR מהימן
ערוץ פלט	ערוץ 40
אות פלט	0–20 mA / 4–20 mA
מָקוֹר	ארה"ב / מקסיקו
מֵמַד	32*30*28 ס"מ
מִשׁקָל	1.3 ק"ג



הT8480מודול פלט אנלוגי מורכב בעיקר מארבעה רכיבי ליבה פנימיים:
1) יחידת ממשק מארח (HIU)
HIU היא יחידת הממשק בין המודול לאפיק המטוס האחורי של המערכת, ואחראית על:
בצע תקשורת- במהירות גבוהה עם הבקר
חלוקת הכוח של מודול העיבוד
מצב תפעול של מודול הניהול
סעיף זה כולל גם שלוש יחידות עיבוד עצמאיות (A, B, C), המתאימות לשלושת הנתיבים המיותרים בארכיטקטורת TMR.



2) יחידת ממשק שטח (FIU)
FIU אחראי להשגת אינטראקציית איתות עם הציוד-באתר. הפונקציות העיקריות שלו כוללות:
בקרת פלט אות סימולציה
ניטור זרם פלט
ניטור מתח מתח- באתר
זיהוי עומסים
FIU הוא גם מרכיב חשוב לביצוע אבחון קו.



3) יחידת סיום שדה (FTU)
FTU היא יחידת ממשק מסוף חיווט שדה, המשמשת לחיבור התקני שטח.
הפונקציות העיקריות שלו כוללות:
מיזוג אות
הגנת מתח יתר

עמידות להפרעות EMI / RFI
מיתוג בטיחות תקלות
FTU מספקת גם את ממשקי הבידוד והחיווט הנדרשים.



4) יחידת לוח קדמי (FPU)
הפאנל הקדמי של המודול מספק:
נורית חיווי מצב LED
תצוגת מצב פלט
מחוון מצב בריאותי של מודול
באמצעות נורות חיווי אלו, המהנדסים יכולים לקבוע במהירות את מצב העבודה של המודול.



הT8480מודול מותקן בדרך כלל ב:
מארז בקר מהימן

שלדת Expander מהימנה

מחובר לבקר המערכת באמצעות האוטובוס האחורי.



שיטת חיבור:
הציוד באתר-מחובר באמצעות מודול הגישה של יחידת סיום השדה (FTU).



כבלי I/O המתאימים לשימוש עם Trusted TMR Analog Output Module מפורטים בתיאורי המוצר הבאים:

• כבלי חריץ נלווים ל-I/O מהימנים

• כבלים מהימנים TMR I/O SmartSlot Slot

תיאורי המוצר מפרטים גם את סוגי הרכבת סיום השדה (FTA) או הרכבת הסיום השדה רב-צדדית (VFTA) אשר ניתן להשתמש בהם עם סוג המודול.



מחווני מצב בלוח הקדמי של המודול מספקים אינדיקציות חזותיות של מצב התפעול של המודול ומצב פלט השדה. כל מחוון הוא נורית דו-צבעונית. בחלק העליון והתחתון של כל מודול ישנו ידית מפלט המשמשת להסרת המודול מהמרכב. מתגי הגבלה מזהים את המיקום הפתוח/סגור של ידיות המפלט. ידיות המפלט סגורות בדרך כלל כאשר המודול מותקן היטב בתוך הבקר או מארז ההרחבה.



נוריות מצב מודול
מַד	מְדִינָה	תֵאוּר
בָּרִיא	כבוי עַנבָּר יָרוֹק אדום - מהבהב אדום (רגעי) אָדוֹם	לא מופעל חשמל למודול. Slice נמצא במצב הפעלה לרגע לאחר התקנה או הפעלה-. פרוסה זה בריא. קיימת תקלה בפרוסה המשויכת, אך הפרוסה עדיין פעילה. בהתקנה, מתח מופעל על הפרוסה המשויכת. הפרוסה הקשורה במצב קטלני. זוהתה תקלה קריטית והפרוסה מושבתת.
פָּעִיל	כבוי יָרוֹק אדום - מהבהב אדום - מהבהב	המודול אינו במצב פעיל. המודול נמצא במצב פעיל (או תחזוקה). המודול נמצא במצב כיבוי אם נורית ההמתנה כבויה. המודול נמצא במצב קטלני אם גם נורית ההמתנה מהבהבת.
המתנה	כבוי יָרוֹק אדום - מהבהב	המודול אינו במצב המתנה. המודול נמצא במצב המתנה. המודול נמצא במצב קטלני. גם נורית ה-Active תהבהב באדום.
מְחוּנָך	כבוי יָרוֹק ירוק - מהבהב ענבר -מהבהב	המודול אינו משכיל. המודול הוא משכיל. המודול מוכר על ידי Processo,r אך ההשכלה אינה מלאה. מעבר פעיל/המתנה מתבצע.
