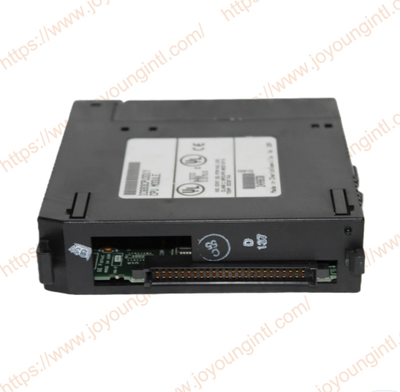

מבוא למוצר

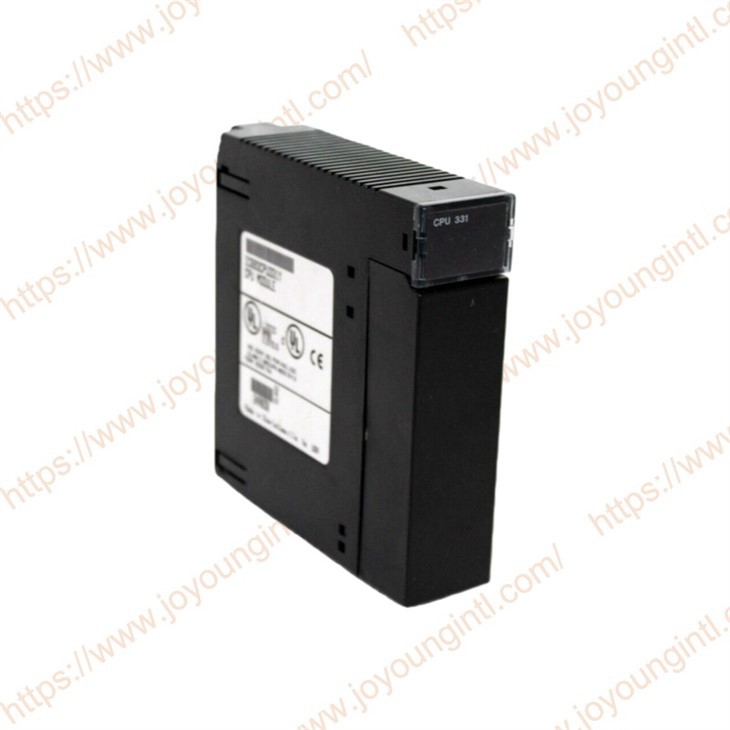

ה-IC693CPU331 הוא מעבד מודולרי המורכב מגוף המעבד, שבב זיכרון, שבב מעגל משולב המולחם על לוח מעגלים ולוח אחורי. מכיוון ש-IC693CPU331 הוא מודול-תקע, ניתן להכניס אותו ישירות ללוח האחורי. המשתמש חייב תמיד להתקין את מודול המעבד בחריץ 1 של לוח הבסיס. ה-CPU המודולרי תומך בפונקציות מרוחקות של לוח אחורי ופונקציות הרחבה. קצב הסריקה לכל לוגיקה של 1K (או מגע בוליאני) של דגם CPU זה הוא בדרך כלל 0.4 מילישניות.
מפרט טכני
|
יִצוּר |
GE |
|
דֶגֶם |
IC693CPU331Y |
| מספר חלק | IC693CPU331Y |
|
תֵאוּר |
מודול CPU-יחיד |
|
מָקוֹר |
אַרצוֹת הַבְּרִית |
|
מֵמַד |
30*25*5 ס"מ |
|
מִשׁקָל |
0.55 ק"ג |
IC693CPU331Y מידע מפורט על מוצרי מפתח
ביצועי עיבוד
מעבד: בהתבסס על מעבד ברמת 486-, זו הייתה תצורה בעלת ביצועים גבוהים בקרב PLCS באותה תקופה.
זֵכֶר
זיכרון לוגי משתמש: 64K בתים (עבור לוגיקה ממסר, פעולות רישום וכו').
זיכרון אוגר נתונים: 128K בתים (למשתנים, ערכי טיימר/מונה, נתונים אנלוגיים וכו'). זיכרון הנתונים בעל קיבולת-הגדולה מאפשר לו להתמודד עם כמות גדולה של קלט/פלט אנלוגי וחישובים מורכבים.
מהירות ביצוע: 0.4 ms/K הוראות בוליאניות, שהיא מהירה יחסית ויכולה לעמוד בדרישות של יישומים עם ביצועי-זמן אמת גבוהים.
קלט/פלט ומדרגיות
תמיכה מקומית ב-I/O: עד 7 מודולי קלט/פלט מקומיים נתמכים (מחוברים ישירות למתלה ה-CPU דרך האפיק האחורי).
תמיכה במדף הרחבה: ניתן לחבר עד 2 מדפי הרחבה מרוחקים דרך מודול מקלט ההרחבה (IC693BEM331/BEM332) וכבל ההרחבה.
מקסימום נקודות קלט/פלט: המערכת כולה (מקומית + מורחבת) יכולה לתמוך בעד כ-512 נקודות קלט/פלט דיגיטליות או בתצורה מעורבת של מודולי פונקציה אנלוגיים ומיוחדים בעלי קיבולת מתאימה.
ממשק- מובנה
יציאה טורית 1 (RS-485): היא משמשת בדרך כלל לחיבור התקני תכנות (באמצעות פרוטוקולי SNP או SNPX) או כתחנת מאסטר/עבד לתקשורת רשת.
יציאה טורית 2 (RS-232/RS-485 אופציונלית) מוגדרת באמצעות מתג DIP במודול. הוא משמש לעתים קרובות לחיבור ממשקי אדם-מכונה, קוראי ברקוד, ממירי תדרים או התקני צד שלישי אחרים (תומכים בפרוטוקול Master/slave Modbus RTU, פרוטוקול GE SRTP וכו').
פונקציות תקשורת ורשת
תמיכה באוטובוס Genius: זוהי אחת מפונקציות הליבה והחזקות שלו. ה-CPU יכול לשמש כבקר אוטובוס Genius ולהתחבר לרשת המקומית של Genius באמצעות מודול תקשורת Genius (כגון IC693BEM331 בשילוב עם מודול CMM).
הוא יכול לנהל עד 32 התקני אוטובוס Genius (כגון רכזות I/O מרוחקות, דרייברים, חיישנים וכו').
תמכו באפיק ה-Genius המיותר Dua al-כדי לשפר את האמינות.
תמיכה ב-Ethernet: יש להשיג זאת על ידי הכנסת מודול ממשק Ethernet עצמאי (כגון IC693EBM001) לתוך הלוח האחורי. המעבד עצמו אינו משלב יציאת Ethernet.
IC693CPU331Y תכונות המוצר
יכולת עיבוד-בביצועים גבוהים
ארכיטקטורת זיכרון כפול-: זיכרון לוגיקה וזיכרון נתונים מופרדים כדי להבטיח פעולת תוכנית יציבה ולטפל באלגוריתמים מורכבים וכמויות גדולות של נתונים.
מחזור סריקה מהיר: עומד בדרישות בקרת-זמן אמת ומתאים לקווי ייצור מהירים- ולבקרת תהליכים מדויקת.
מדרגיות יוצאת דופן
מבנה הרחבה של שלוש-שכבות
מתלה מקומי: מחובר ישירות ל-7 מודולי קלט/פלט
הרחבה מרחוק: חבר שני מתלים מרוחקים באמצעות כבל הרחבה
Genius Distributed I/O: תומך בארכיטקטורת מערכת בקרה מבוזרת מלאה
ה-IC693CPU331 הוא מודול CPU-יחיד עם חריץ. מערכת יכולה לתמוך בעד חמישה לוחות אחוריים לכל היותר, כולל לוח אחורי למעבד אחד וארבעה לוחות אחוריים להרחבה מרחוק. מעבד זה דורש אספקת חשמל של 350 מיליאמפר של זרם, ומתח אספקת החשמל צריך להיות +5V DC. למעבד IC693CPU331 יש תדר ראשי של 10 מגה-הרץ ומשתמש במעבד 80188. טווח טמפרטורת ההפעלה הסביבתית נע בין 0 מעלות ל-60 מעלות (32 מעלות F ל 140 מעלות F).
ה-IC693CPU331 תומך במספר מצבי תקשורת, כולל LAN ו-Ethernet, התומכים בחיבורים מרובי-נקודות. מודול זה תומך גם במודולי תקשורת אחרים, כגון FIP, GBC, GCM ו-GCM+. ה-IC693CPU331 תומך גם בפונקציות מסוימות, כגון שליטה ידנית ושעון מופעל-בסוללה. עם זאת, פסיקות אינן נתמכות כעת. סוגי הזיכרון הנתמכים כוללים RAM ו-EEPROM או EPROM (אופציונלי). זה גם תואם ל-PCM/CCM.
