מבוא למוצר
140NOE77101 הוא מודול תקשורת Ethernet TCP/IP בסדרת Modicon Quantum של שניידר אלקטריק, המשמש לתקשורת נתונים בין מערכות Quantum PLC והתקני Ethernet. מודול זה תומך בפרוטוקול Ethernet TCP/IP הסטנדרטי ומאפשר חילופי נתונים בין PLCS למחשבים עליונים, מערכות SCADA, תחנות הנדסה והתקני Ethernet אחרים. הוא מתאים לניטור, רכישת נתונים ותרחישי תקשורת ברשת במערכות בקרת אוטומציה תעשייתית.
מפרט טכני
|
מותג |
שניידר |
|
דֶגֶם |
140NOE77101 |
|
מספר חלק |
140NOE77101 |
|
תֵאוּר |
מודול TCP/IP של רשת Ethernet |
|
מָקוֹר |
צָרְפַת |
|
מֵמַד |
18*13*5 ס"מ |
|
מִשׁקָל |
0.3 ק"ג |
פרטי המוצר

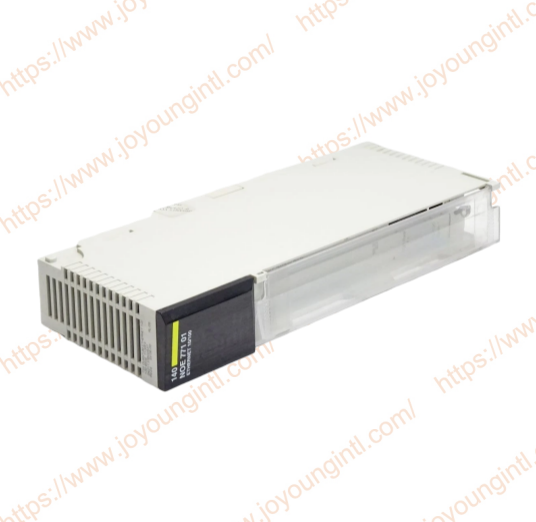

מבנה החומרה תיאור של מודול TCP/IP רשת Ethernet 140NOE77101
המבנה הכללי של המודול
מודול רשת Ethernet 140NOE77101 TCP/IP מאמץ את עיצוב מבנה המודול הסטנדרטי מסדרת Modicon Quantum. הממדים החיצוניים ושיטות ההתקנה שלו תואמים לאלו של מודולים אחרים מסדרת Quantum, מה שמקל על אינטגרציה ותחזוקה של המערכת.
מבנה מודולרי סטנדרטי, תואם מדפי Quantum PLC
בית מודול תעשייתי- מתאים להתקנה בתוך ארונות בקרה
אזור ההפעלה הקדמי ברור, ומקל על זיהוי ממשקים וסטטוסים
עיצוב ממשק פאנל קדמי
הפאנל הקדמי של מודול 140NOE77101 משלב ממשק תקשורת Ethernet לחיבור ל-Ethernet תעשייתי.
ממשק Ethernet סטנדרטי לחיבור תקשורת רשת
תומך בחיבור עם מכשירים כגון מתגים, PCS תעשייתיים ו-HMIS
מיקום הממשק נוח לחיווט ולתחזוקה
עיצוב הממשק עונה על הדרישה לחיבורים אמינים באתרי תעשייה.
חיווי מצב ויחידת תצוגה
החלק הקדמי של מודול 140NOE77101 מצויד במספר קבוצות של נורות חיווי מצב, המשמשות להצגת מצב הפעולה והתקשורת של המודול.
חיווי מצב הפעלת אספקת החשמל והמודול
חיווי מצב תקשורת Ethernet
חיווי מצב העברת נתונים או חיבור
באמצעות נורות החיווי, צוות התחזוקה יכול לקבוע חזותית האם המודול פועל כהלכה והאם נוצרה תקשורת.
מעגלים פנימיים ויחידות תקשורת
140NOE77101 משלב יחידת עיבוד תקשורת ייעודית באופן פנימי לטיפול בנתוני תקשורת Ethernet.
לוגיקה עצמאית של עיבוד תקשורת מפחיתה את עומס המעבד של ה-PLC
תומך בעיבוד פרוטוקול TCP/IP ואחסון נתונים במטמון
נתונים פנימיים מוחלפים עם ה-CPU דרך הלוח האחורי של ה-PLC
מבנה זה עוזר לשפר את היציבות ויכולת התגובה של התקשורת של המערכת.
חיבור לוח אחורי ושיטת אספקת חשמל
מודול רשת Ethernet 140NOE77101 TCP/IP מממש אספקת חשמל ותקשורת נתונים דרך הלוח האחורי של מתלה Quantum PLC.
אין צורך באספקת חשמל חיצונית נפרדת.
אינטראקציה עם נתונים-במהירות גבוהה מושגת עם מעבד ה-PLC דרך ה-backplane.e
מבנה החיבור-הופך את ההתקנה וההחלפה לנוחות
עיצוב התאמה סביבתית תעשייתית
מודול TCP/IP רשת Ethernet 140NOE77101 תוכנן תוך התחשבות בדרישות היישום של תחום הבקרה התעשייתי.
מתאים לפעולה מתמשכת-לטווח ארוך
התאם לטמפרטורה, ty, והפרעות אלקטרומגנטיות בסביבות תעשייתיות
הוא עומד בדרישות היישום הכלליות של ציוד אוטומציה תעשייתי.
140NOE77101 רשת Ethernet מודול TCPIP תכונות עיקריות
מודול Transparent Ready זה תומך בשרתי אינטרנט Class B30, המאפשר למשתמשים לגשת לשירותי אבחון ועריכת נתונים מרחוק דרך מסוף מחשב. דפי האינטרנט המוגדרים מראש מספקים-עדכוני סטטוס בזמן אמת, המבטיחים ניהול רשת יעיל. המודול מתוכנן עבור יתירות של המתנה חמה, לשיפור האמינות בתהליכי אוטומציה קריטיים.
מפרט טכני
מודול רשת Ethernet 140NOE77101 TCPIP מציע תקשורת Ethernet חזקה עם ממשק 10BASE-T/100BASE-TX RJ45 זוג מעוות וממשק סיבים אופטיים MT/RJ 100BASE-FX להעברת נתונים במהירות-במהירות של 10bit/1000. הוא כולל שירותי רשת מרובים, כולל הודעות Modbus TCP, סריקת I/O, ניהול רוחב פס, ניהול רשת SNMP ותמיכה בשרת FDR. המודול מקבל את הכוח שלו ישירות מאספקת המתח, תוך צורך ב-750 mA ב-5V DC.
מחווני LED ואיתות מקומי
כדי להקל על ניטור ואבחון קלים, המודול כולל מספר מחווני LED, כגון:
LED TxAct/RxAct – פעילות שידור/קליטה
LED פעיל - מציין פעולת מתלה
LED קישור - פעילות רשת
Ready LED - מוכנות מודול
LED Fduplex – מצב דופלקס מלא-
LED RUN - מצב רשת Ethernet
נורית תקלה - חיווי תקלה במודול Ethernet
Kernel LED - מצב הורדה
Coll LED - זיהוי התנגשות
LED 10 MB/100 MB - מצב קצב נתונים
עמידות תעשייתית ותאימות
נבנה עבור אוטומציה תעשייתית, מודול TCPIP רשת Ethernet של Schneider Electric 140NOE77101 מסומן CE-, מה שמבטיח עמידה בתקני איכות ובטיחות גלובליים. הארכיטקטורה המיותרת שלו מבטיחה זמינות גבוהה, מה שהופך אותו למתאים ליישומים קריטיים-שדורשים פעולה רציפה ללא תקלות רשת.

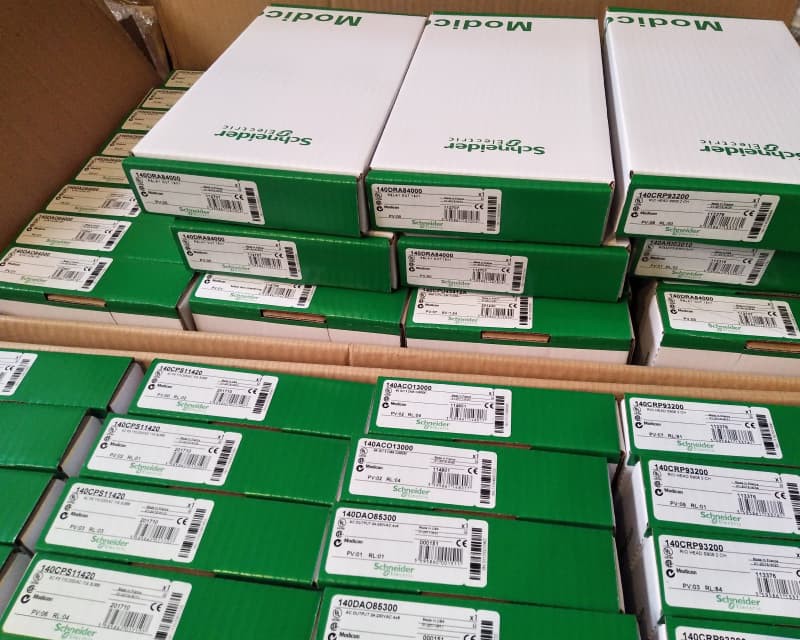

שניידר PLC 140 סדרה
סדרת 140 היא סוג של מערכת בקר לוגיקה תעשייתית (PLC) שהושקה על ידי שניידר אלקטריק, השייכת לפלטפורמת Modicon Quantum PLC של שניידר. מוצרי סדרת 140 כוללים ארכיטקטורה מודולרית וניתנת להרחבה, המספקת פתרונות בקרה עבור בקרה תעשייתית בקנה מידה בינוני וגדול, בקרת תהליכים ומשימות אוטומציה מורכבות.
