PR9350/04 מתמר תזוזה ליניארית

PR9350/04 הוא חיישן שנאי דיפרנציאלי משתנה ליניארי אינדוקטיבי (LVDT) של המותג הגרמני EPRO. הוא שייך לסדרת PR9350 ומיועד לניטור-פרמטרים הקשורים לתזוזה של מכונות טורבו קריטיות.





יִצוּר	EPRO & EMERSON
דֶגֶם	PR9350/04
מספר חלק	PR9350/04
תֵאוּר	מתמר תזוזה ליניארית
מָקוֹר	גֶרמָנִיָה
מֵמַד	24*17*6 ס"מ
מִשׁקָל	0.55 ק"ג



המתמרים האינדוקטיביים PR9350/04 או הסט K20-315 משרתים מדידה של תזוזות סטטיות ודינמיות, ובקשר עם גשר מדידת תדר נושא, של כמויות פיזיקליות (כוחות מתיחה ולחיצה, לחץ של גזים ונוזלים, עובי חומרים, מומנטים רוחביים) העשויים להמיר בכל דרך לאביזרים קוויים רלוונטיים.



המאפיינים המיוחדים של מתמרים אלו הם רזולוציה גבוהה על פני כל טווח המדידה, היסטרזיס קטן, בנייה קומפקטית ומסה קטנה של סיכת האיתור (בוכנת הסולנואיד). לפיכך, הכוחות השולטים על יעד המדידה עלולים להיות מוזנחים.

סחף הטמפרטורה קטן ביותר מכיוון שסליל הפיצוי כרוך ישירות מעל סליל המדידה.

ההתקנה של מתמרים אלה היא קלה באופן מתקבל על הדעת. המתמר מאפשר מדידות דינמיות של עד 1250 הרץ.



סליל הדיפרנציאלי של סדרת PR9350/04 מורכב מצורת סליל עם שתי פיתולים וסיכת מעקב עם ליבה פרומגנטית בתוך הסליל. אם סיכת העקיבה ממוקמת בדיוק באמצע הסליל, העכבה של שתי הפיתולים זהה. עכבת הפיתולים תגדל בצד אחד ותקטן בצד השני - אם סיכת העקיבה עם הליבה הפרומגנטית תנוע מהמיקום האמצעי לקצה אחד של המתמר.



על ידי השלמה של הפיתולים עם נגדים לגשר וויטסטון, ועל ידי אספקת גשר זה עם תדר נושא, פלט המדידה של הגשר קורא מתח שהוא פרופורציונלי לתזוזה של פין המעקב. סיכת האיתור ניתנת להזזה בחופשיות ובעלת מוט הברגה (M3) להתאמה מכנית ליעד המדידה. על גבי המארז ישנו שקע קנון 3 קוטבי לחיבור החשמל. רצוי להשתמש במתמרים אינדוקטיביים מסוג PR9350 או הסט K20-315 עם ממיר A6500-LC LVDT וכרטיס המדידה האוניברסלי A6500-UM.



ה-PR9350/04 זמין עם מספר טווחי מדידה מ-±12 מ"מ עד ±150 מ"מ. הסט K20-315 מורכב מחישן PR9350/04 המותקן במארז כולל כבל חיבור.





מחבר . 3-קוטב

ב. תווית הקלדה

ג.דיור

ד סיכת מעקב

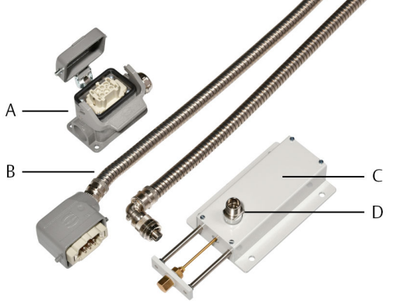

א. מחבר הארטינג

ב. כבל חיבור עם צינור הגנה ממתכת ומחברים

ג.דיור עם PR9350 משולב

מחבר D. 3-קוטב



















בדיקת סחורות נכנסות:

בדוק את תוכן המשלוח כדי לוודא שהוא שלם; בדוק באופן גלוי את הסחורה כדי לקבוע אם ייתכן שהמכשיר ניזוק במהלך ההובלה.

אם התכולה אינה שלמה או אם נצפו פגמים כלשהם, יש להגיש תלונה מיד למוביל. יתרה מכך, יש ליידע את ארגון המכירות האחראי של Emerson כדי לאפשר את החלפת המכשיר. במקרה זה, יש לצרף למכשיר תג שאינו ניתן להסרה עם שם הלקוח והפגם שנצפה.

העבודה עם המכשיר הפתוח צריכה להתבצע רק על ידי מומחה שמכיר את הסכנות הנלוות.
